HDMI HDBaseT传输器 HS-HDBDT-H70R
评论:0
收藏:0
名称: HDBaseT传输器
型号: HS-HDBDT-H70TR
单位:
产品保证
正品保证
快速发货
含税免运费
产品详情
产品评论(0)
销售记录(0)

HDMI HDBaseT传输器 HS-HDBDT-H70TR

一、产品介绍:

HS-HDBDT-H70TR系列传输器是一款集HDBaseT技术的传输器,HS-HDBDT-H70TR传输器分为:发送端:HS-HDBDT-H70T传输器(TX)、接收端:HS-HDBDT-H70R传输器(RX),此产品是一款无压缩、无损失、无延迟的HDMI信号传输设备,可将HDMI视频、外置3.5mm音频、RS232数据、IR红外等信号通过单根CAT5E/CAT6/CAT7网线传输的最远距离可达70米,兼容HDTV所有分辨率,支持HDMI1.4a协议,最大支持4K30Hz的分辨率,适用于高清远距离传输的各种要求,可和其他HDBaseT产品配套使用.

HS-HDBDT-H70TR系列传输器,该产品具有双向RS232通讯功能和双向红外发射和接收功能,可实现远距离遥控信号传输,支持远程POC供电,支持音频的加嵌和解嵌功能,支持EDID的智能管理。该产品用途广泛,可应用于多媒体会议室、多媒体教室、电影院等场合。

二、产品特性

ØHS-HDBDT-H70T传输器(TX)、HS-HDBDT-H70R传输器(RX);

Ø传输距离(用Cat5e/6/7线缆)

       -35米:3840 (UHD) and 4096 (DCI) 2160p 4K video@30Hz with Chroma color subsampling 4:2:2;

       -70米: 1920x1080p HD video@60Hz;

Ø支持超清4K 信号传输,带宽高达10.2Gbps,支持HDMI1.4a;

Ø支持音频加嵌功能(发射端)和音频解嵌功能(接收端);

Ø支持EDID管理功能(发射端);

Ø传输双向IR信号和双向RS232控制信号;

Ø双向电源传输POC (Power over Cable) ,12v电源(发射到接收或者接收到发射);

Ø可视化LED指示灯指示电源工作状态,设备运行状态,网线连接状态;

Ø网线采用标准的IEEE-568B线序;

三、技术指标:

型号

HS-HDBDT-H70T

HS-HDBDT-H70R

输入

1XHDMI,1X3.5MM音频,1XRS232,1XIR_TX,1XIR_RX

1XHDBaseT

输出

1XHDBaseT

1XHDMI,1X3.5MM音频,1XRS232,1XIR_TX,1XIR_RX

协议标准

支持HDMI1.4a和HDCP协议,支持EDID智能管理

分辨率

480i, 576i, 480p, 576p, 720p, 1080i, 1920 x 1080p up to 60Hz 3840/4096 x 2160 up to 30Hz

支持色彩空间

1080p: 36Bit Deep Color 4K: 24Bit True Color,  4:2:2

数据速率

10Gbps

传输距离

CAT6线缆:1080p60Hz传输距离70米    4K30Hz传输距离35米

尺寸

152×100×27(mm)

重量

200g(不含包装和电源)

电源

AC:100-240V 50/60Hz 1.5A Max  DC:12V 1500mA

功耗

≤11W

工作湿度

10%-90%

工作温度

0℃-50℃

储存温度

-20℃-75℃

四、面板示意图

发送端                                             接收端

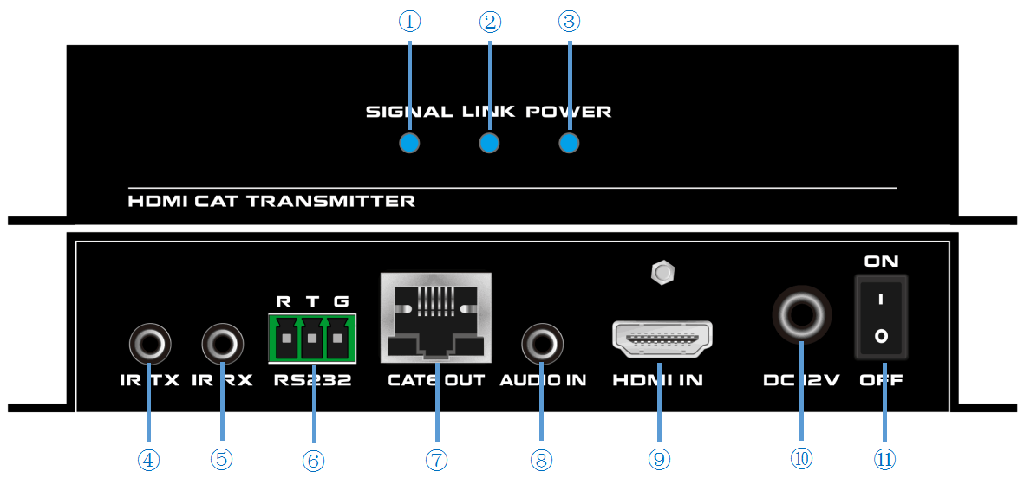

发送端:1:系统指示灯SIGNAL; 2:网口指示灯LINK; 3:电源指示灯POWER; 4:IR 发射接口IR TX; 5:IR 接收接口RX; 6:RS232接口7:RJ45 输出接口; 8:Audio输入接口; 9:HDMI 输入接口;10:DC 12V 输入接口;11:电源开关;

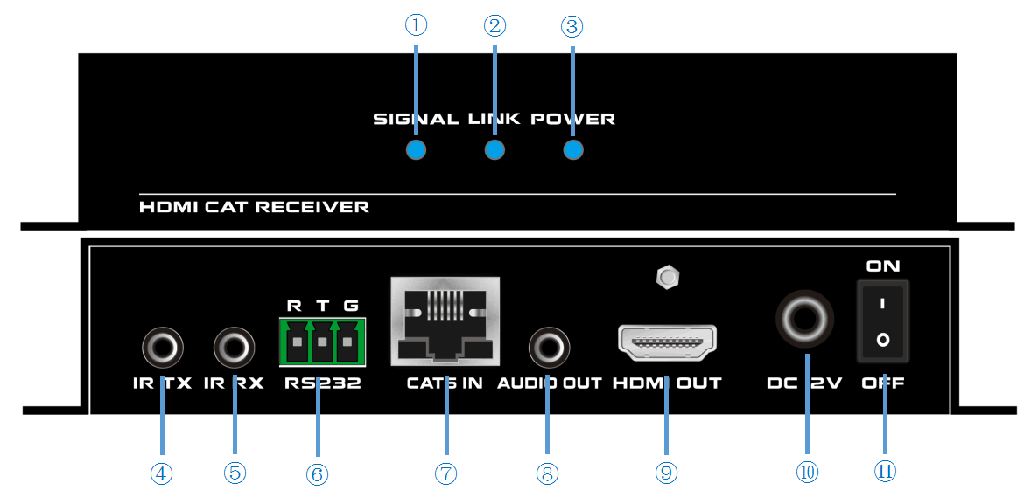

接收端:1:系统指示灯SIGNAL; 2:网口指示灯LINK; 3:电源指示灯POWER; 4:IR 发射接口IR TX; 5:IR 接收接口RX; 6:RS232接口7:RJ45 输入接口; 8:Audio输出接口; 9:HDMI 输出接口;10:DC 12V 输入接口;11:电源开关;

注:本手册所示图片仅供参考,不同型号及规格以实际产品为准。

五、操作说明

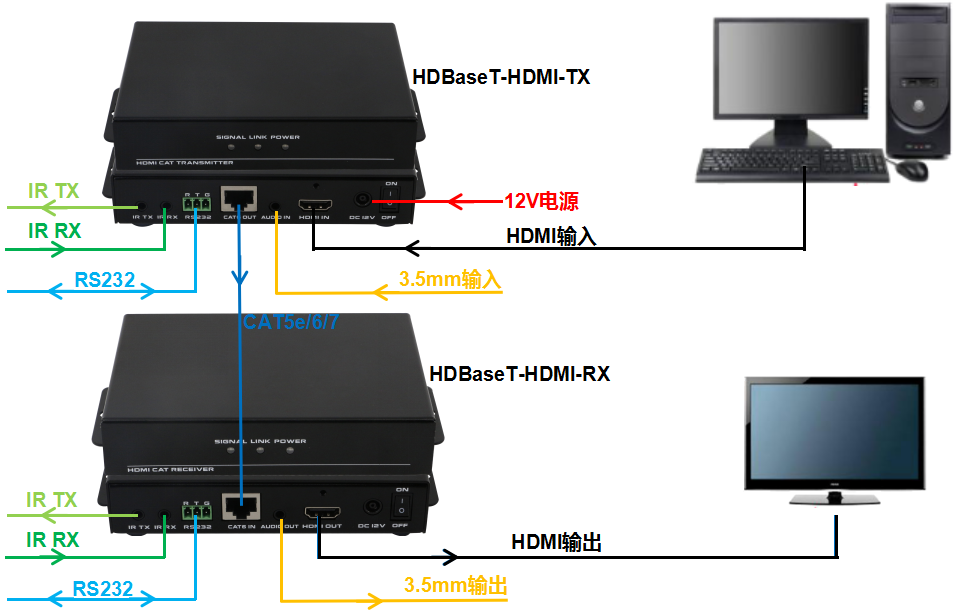

1、产品连接示意图:

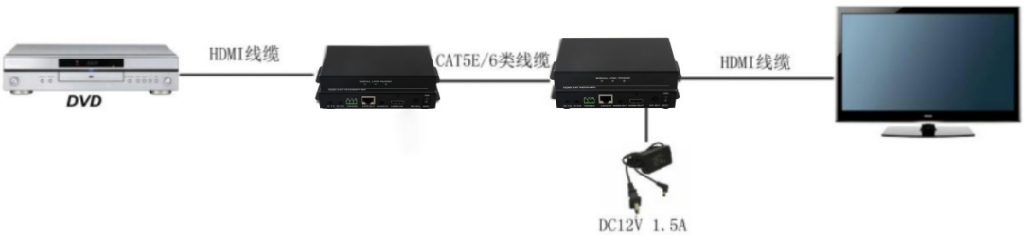

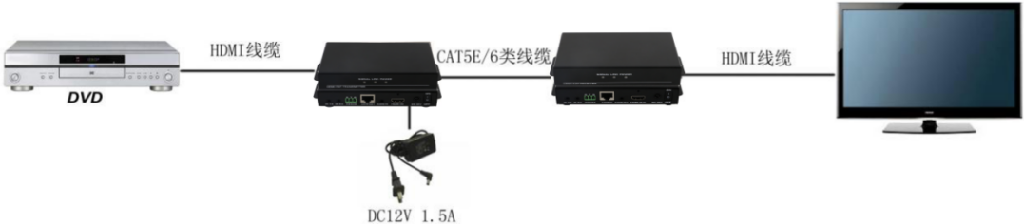

2、 POC供电示意图:




3、双向红外遥控示意图:

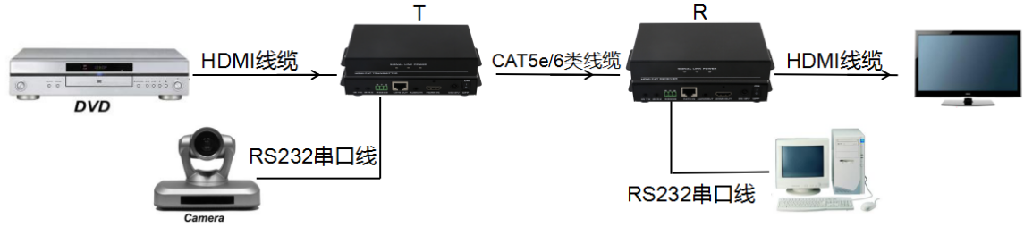

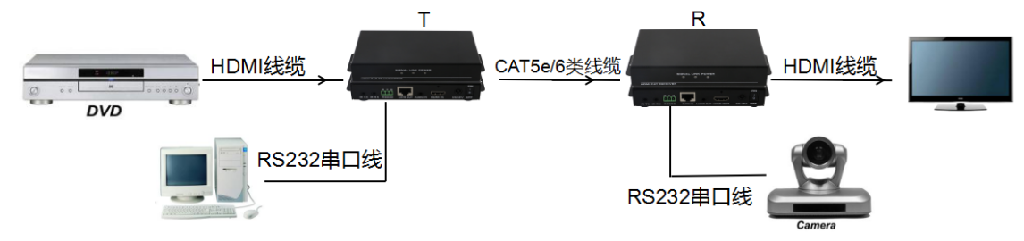

4、 RS232控制示意图:



5、指示灯说明:

  POWER(电源指示灯):当连接到电源时power灯会常亮,当断掉电源时,power灯熄灭。

  LINK(网口指示灯):当HDBaseT网传通过CAT6类网线连接到两端,连接成功,Link指

                     示灯常亮,连接失败时熄灭,连接不稳定时会闪烁。

  SIGNAL(系统指示灯):当系统运行正常时,SIGNAL指示灯会每隔1秒闪烁一次,不正常时为熄灭或常亮。
